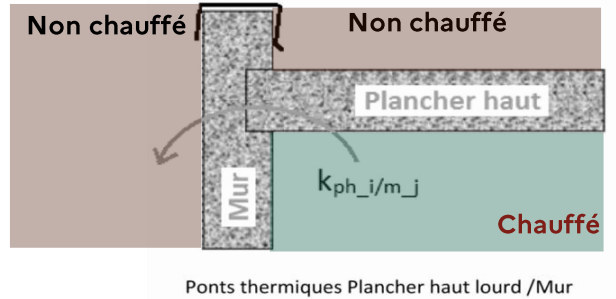

3.4.3 Plancher haut / mur

${\mathbf{k}}_{\text{ph }\_/\mathrm{m}j}$ : Valeur du pont thermique de la liaison Plancher haut $\mathrm{i}/\mathrm{Mur}\mathrm{j}(\mathrm{W}/(\mathrm{m}.\mathrm{K}))$

Terrasse ou plancher haut lourd :

kph_i/mj		Pl Haut	Pl Haut	Pl Haut	Pl Haut
		Non Isolé	ITI	ITE	ITI + ITE
Mur extérieur	Non Isolé	0,3	0,83	0,4	0,4
Mur extérieur	ITI	0,27	0,07	0,75	0,07
Mur extérieur	ITE	0,55	0,76	0,58	0,58
Mur extérieur	ITR	0,4	0,3	0,48	0,3
Mur extérieur	$\mathrm{ITI}+\mathrm{ITE}$	0,27	0,07	0,58	0,07
Mur extérieur	ITI + ITR	0,27	0,07	0,48	0,07
Mur extérieur	ITE + ITR	0,4	0,3	0,48	0,3

Pour les murs, s’il n’est pas possible de distinguer le type d’isolation (ITI, ITE…), prendre par défaut ITI.

Pour les planchers haut, s’il n’est pas possible de distinguer le type d’isolation (ITI, ITE…), prendre par défaut ITE.

Pour un plancher haut, ITI correspond à une isolation sous plancher haut et ITE à une isolation sur plancher haut.

Les ponts thermiques des planchers haut en structure légère sont négligés.
