6.2.2-Facteur d’ensoleillement (Fe)

On considère successivement les obstacles liés au bâtiment (balcons, loggias, avancées, …) et les obstacles liés à I’environnement (autres bâtiments, reliefs, végétation, …). On obtient ainsi deux coefficients, Fe1 et Fe2, dont on fait le produit, soit :

$$Fe=Fe1\ast Fe2$$

En l’absence d’obstacles liés au bâtiment et pour les configurations non présentées ci-dessous, Fe 1 = 1 ;

En l’absence d’obstacles liés à l’environnement, $\mathrm{Fe}2=1$;

Conventionnellement, les orientations Nord, Sud, Est et Ouest correspondent aux secteurs situés de part et d’autre de ces orientations dans un angle de $45^{\circ }$. Pour respectivement le Nord et le Sud, les orientations incluent les limites Nord-Est, Nord-Ouest et Sud-Est, Sud-Ouest

6.2.2.1 Masques proches

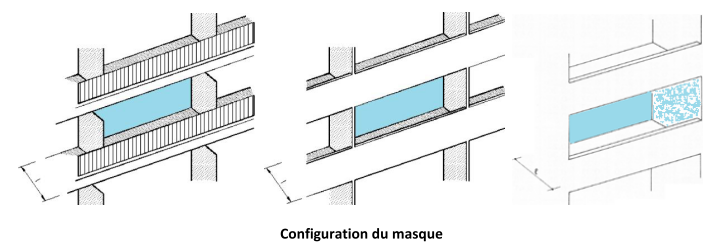

6.2.2.1.1 Baie en fond de balcon ou fond et flanc de loggias

Le tableau ci-dessous donne les valeurs de Fe1 en fonction de l’orientation de la façade et de l’avancée l de la loggia ou du balcon :

	Orientation	de la	façade
Avancée l $(\mathrm{m})$	Nord	Sud	Est ou Ouest
$<1$	0,4	0,5	0,45
$1\le \dots <2$	0,3	0,4	0,35
$2\le \dots <3$	0,2	0,3	0,25
$3\le$	0,1	0,2	0,15

• L’orientation Nord va du Nord-Est au Nord-Ouest bornes comprises.
• L’orientation Sud va du Sud-Est au Sud-Ouest bornes comprises.
• L’orientation Est va du Nord-Est au Sud-Est bornes exclues.
• L’orientation Ouest va du Nord-Ouest au Sud-Ouest bornes exclues.

6.2.2.1.2 Baie sous un balcon ou auvent

Le tableau ci-dessous donne les valeurs de Fe1 quelle que soit l’orientation de la façade en fonction de l’avancée l.

Avancée I (m)	Fe1
$<1$	0,8
$1\le \dots <2$	0,6
$2\le \dots <3$	0,5
$\ge 3$	0,4

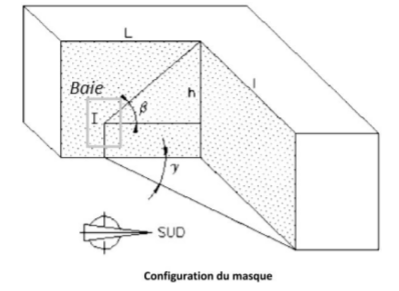

6.2.2.1.3 Baie masquée par une paroi latérale

Une paroi latérale est considérée faire obstacle si les angles $\beta$ et $\gamma$ sont supérieurs à $30^{\circ }$. Les angles sont pris au centre des baies.

Le tableau ci-dessous donne les valeurs de Fe1 selon la position de l’obstacle latéral :

Le retour ne fait pas obstacle au Sud	0,7
Le retour fait obstacle au Sud	0,5
Attention : en présence de plusieurs types de masques proches, seul l’impact du masque le plus pénalisant est pris en compte.

6.2.2.2 Masques lointains

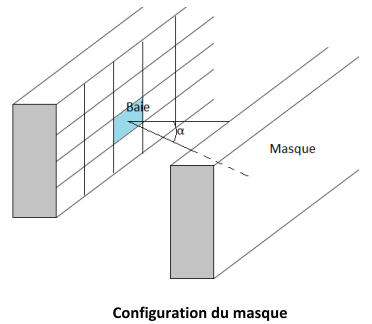

6.2.2.2.1 Obstacle d’environnement homogène

Les masques lointains s’appliquent à toute une façade. Les angles sont mesurés à partir du centre de la façade.

Le tableau ci-dessous donne les valeurs de Fe2 selon la hauteur du masque et l’orientation de la façade :

	Orientation	de la	façade
Hauteur $\alpha \left({}^{\circ }\right)$	Sud	Est ou Ouest	Nord
$<15$	1	1	1
$15\le \dots <30$	0,8	0,77	0,82
$30\le \dots <60$	0,3	0,4	0,5
$60\le \dots <90$	0,1	0,2	0,3

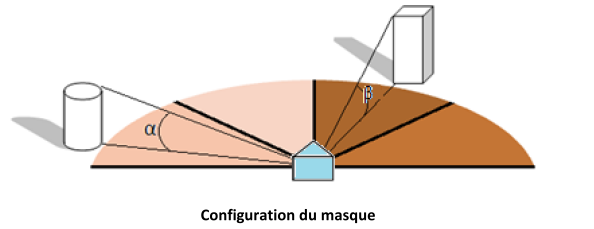

6.2.2.2.2 Obstacle d’environnement non homogène

$$Fe2=1-\sum \frac{Omb}{100}$$

Avec :

• Omb : l’ombrage créé par l’obstacle sur la paroi

La méthode d’évaluation est la suivante :

1. on découpe le champ de vision en quatre secteurs égaux ;
2. on détermine, pour chacun d’eux, la hauteur moyenne des obstacles ;
3. on lit dans le tableau ci-dessous les valeurs correspondantes de l’ombrage,

Omb	Façade au Sud ou Nord	Façade au Sud ou Nord	Façade Est ou Ouest	Façade Est ou Ouest	Façade Est ou Ouest
Hauteur moyenne de I’obstacle $\alpha ,\beta \left({}^{\circ }\right)$	Pour les 2 secteurs latéraux	Pour les 2 secteurs centraux	Pour le secteur latéral vers le sud	Pour le secteur central vers le sud	Pour les 2 autres secteurs
$<15$	0	0	0	0	0
$15\le \dots <30$	4	14	14	17	5
$30\le \dots <60$	13	35	27	40	17
$60\le \dots <90$	15	40	30	45	25
Les masques lointains sont évalués au niveau de la baie la plus proche du centre de la façade avant de s’appliquer à toutes les baies de cette façade.

ZOOM guide DPE

La prise en compte des masques solaires proches et lointains est obligatoire, et entre dans le champ de l’opposabilité.

Caractérisation des masques proches :

Un télémètre laser et une boussole suffisent à les caractériser. Les masques végétaux perdant leurs feuilles l’hiver, les masques amovibles ou le mobilier urbain ne doivent pas être pris en compte.

Caractérisation des masques lointains :

Une boussole et un accéléromètre (ou un inclinomètre) pour les angles suffisent à les caractériser.

Les masques lointains s’appliquent à toute une façade. Une unique mesure pour toutes les baies d’une façade est donc acceptée. Les angles sont mesurés à partir du centre de la façade.
