6.3 Traitement des espaces tampons solarisés

Un logement donnant sur un espace tampon solarisé (véranda, loggia fermée) est influencé dans son bilan énergétique par les apports solaires. Il en existe deux types :

Les apports solaires indirects qui sont associés au rayonnement solaire qui rentre dans le logement après de multiples réflexions dans l’espace tampon solarisé ;
Les apports solaires directs qui sont associés au rayonnement solaire qui rentre directement dans le logement après avoir traversé l’espace tampon solarisé pour pénétrer dans le logement (en direct ou diffus).

Les apports solaires à travers un espace tampon solarisé sont donnés sur un mois j par : $A s_{v e r_{j}} = 1000 * S s e_{v er an d a, j} * E_{j}$ Avec :

$E_{j}$ : ensoleillement reçu par une paroi verticale orientée au sud en l’absence d’ombrage sur le $mois j (kWh / m^{2})$ , déterminé à partir des tableaux des paragraphes 18.2-Sollicitations extérieures et 18.3-Cas des bâtiments anciens
Dans le cas de baies vitrées séparant l’espace tampon solarisé de la partie habitable du logement, l’impact de l’espace tampon solarisé sur les apports solaires à travers ces baies vitrées est modélisé par une surface sud équivalente pour le mois j $S s e_{v er an d a, j}$ :

S s e_{v er an d a, j} = S s d_{j} + S s in d_{j} * b_{v er}

Ssd : Surface sud équivalente représentant l’impact des apports solaires associés au rayonnement solaire traversant directement l’espace tampon pour arriver dans la partie habitable du logement (apports directs) :

S s d_{j} = T * i \sum A_{i} * S w_{i} * F e_{i} * C 1_{i, j}

Avec :

$□ A_{i} :$ Surface de la baie i séparant le logement de l’espace tampon solarisé $(m^{2})$

$□ S w_{i}$ : Facteur solaire de la baie i séparant le logement de l’espace tampon solarisé

$□ F e_{i}$ : Facteur d’ensoleillement, qui traduit la réduction d’énergie solaire reçue par la baie i du fait des masques (la présence de l’espace tampon solarisé n’est pas prise en compte pour déterminer ce coefficient)

$□ C 1_{i, j}$ : Coefficient d’orientation et d’inclinaison de la baie i séparant le logement de l’espace tampon solarisé pour le mois j, voir paragraphe 18.5-Coefficients d’orientation et d’inclinaison des parois vitrées C1

$□ T$ : Coefficient représentant la transparence de l’espace tampon solarisé. Il correspond à l’atténuation du rayonnement solaire arrivant directement dans le logement par la traversée de l’espace tampon solarisé. Il prend les valeurs du tableau suivant selon les caractéristiques des parois vitrées de l’espace tampon solarisé :

Menuiserie	Type de Vitrage	Transparence T
Bois / Bois métal	Simple vitrage	0,62
Bois / Bois métal	Double vitrage	0,55
Bois / Bois métal	Double vitrage peu émissif	0,48
Bois / Bois métal	Triple vitrage	0,49
Bois / Bois métal	Triple vitrage peu émissif	0,44
PVC	Simple vitrage	0,5
PVC	Double vitrage	0,45
PVC	Double vitrage peu émissif	0,39
PVC	Triple vitrage	0,4
PVC	Triple vitrage peu émissif	0,36
Métal avec RPT	Simple vitrage	0,63
Métal avec RPT	Double vitrage	0,56
Métal avec RPT	Double vitrage peu émissif	0,48
Métal avec RPT	Triple vitrage	0,5
Métal avec RPT	Triple vitrage peu émissif	0,45
Métal	Simple vitrage	0,64
Métal	Double vitrage	0,58
Métal	Double vitrage peu émissif	0,5
Métal	Triple vitrage	0,52
Métal	Triple vitrage peu émissif	0,47

Pour les parois en polycarbonate, on prendra $T = 0, 4$ .

Dans le cas où les vitrages séparant l’espace tampon solarisé de l’extérieur sont hétérogènes, le coefficient $T$ est celui du vitrage majoritaire. Dans le cas où aucun vitrage n’est majoritaire, le coefficient T est proratisé à la surface.

$b_{ver}$ : Coefficient de réduction des déperditions (voir partie 3.1-Coefficient réduction b)
$S s in d_{j}$ : Surface sud équivalente représentant l’impact des apports solaires associés au rayonnement solaire entrant dans la partie habitable du logement après de multiples réflexions dans l’espace tampon solarisé (apports indirects) pour le mois j.

La surface sud équivalente représentant les apports solaires indirects dans le logement pour le mois j $S s in d_{j}$ , correspond à la surface sud équivalente des apports totaux dans la véranda $Sst_{j}$ , à laquelle il faut déduire celle des apports directs $Ssd_{j}$ :

S s in d_{j} = S s t_{j} - S s d_{j} S s t_{j} = k \sum A_{k} * (0, 8 * T + 0, 024) * F e_{k} * C 1_{k, j}

Avec :

$□ A_{k} :$ Surface de la baie k séparant la véranda de l’extérieur $(m^{2})$

$□ T$ : Coefficient de transparence des baies séparant la véranda de l’extérieur $(m^{2})$

$□ F e_{k}$ : Facteur d’ensoleillement, qui traduit la réduction d’énergie solaire reçue par la baie $k$ du fait des masques lointains. Pour les espaces tampons solarisés, $F e_{k} = 1$ car l’impact des masques sera négligé.

$□ C 1_{k, j}$ : Coefficient d’orientation et d’inclinaison de la baie k séparant la véranda de l’extérieur pour le mois j, voir paragraphe 18.5-Coefficients d’orientation et d’inclinaison des parois vitrées C1

Les grandes surfaces vitrées séparant la véranda de l’extérieur seront traitées comme des porte-fenêtre avec des menuiseries au nu extérieur.

ZOOM

Les apports solaires par les espaces tampons solarisés sont valorisés dans la nouvelle méthode, ce qui implique de réaliser les métrés des vérandas et des loggias fermées, qu’elles soient chauffées ou non. Cette méthode s’applique uniquement aux espaces tampons solarisés non chauffés, les espaces chauffés étant tous pris en compte par la méthode « classique ».

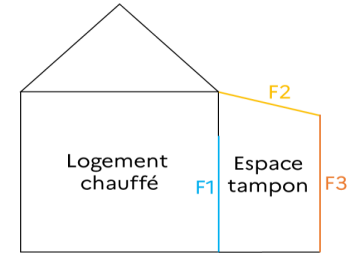

Toutes les surfaces vitrées doivent être prises en compte. Cet exemple présente un cas simple avec trois types de vitrages :

Un vitrage séparant le logement chauffé de l’espace tampon solarisé non chauffé (F1) ;

Deux vitrages (F2 et F3) séparant l’espace tampon solarisé non chauffé de l’extérieur.

Les masques solaires proches et lointains doivent être pris en compte uniquement au niveau des fenêtres séparant le logement de l’espace tampon. Les masques solaires pour les baies séparant l’espace tampon de l’extérieur étant négligés.
